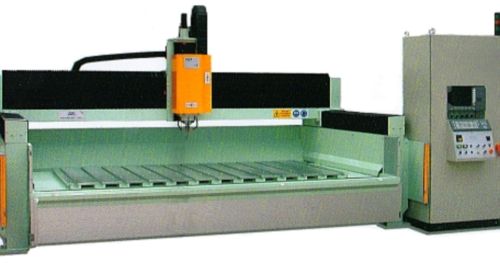

SPACE 40 MODEL 150
CENTRO DI LAVORO A CONTROLLO NUMERICO
NUMERICAL CONTROL WORKSTATION
| DATI TECNICI TECHNICAL DATA |
| Lunghezza banco / Worktable lenght | m / mts | 3.00 |
| Larghezza banco / Worktable with | m / mts | 1.50 |
| Corsa asse X / X axis stroke | m / mts | 3.00 |
| Corsa asse Y / Y axis stroke | m / mts | 1.50 |
| Corsa asse Z / Z axis stroke | m / mts | 0.40 |
| Velocità max. asse X X axis top speed |
mm al minuto mm per minute |
30.000 |
| Velocità max asse Y Y axis top speed |
mm al minuto mm per minute |
30.000 |
| Velocità max. asse Z Z axis top speed |
mm al minuto mm per minute |
20.000 |
| Potenza motore mandrino portautensile Tool-holder spindle motor powr |
HP HP |
12,5 |
| Tensione standard di alimentazione Standard feeding voltage |
400 V / 50 HZ | 400 V / 50 HZ |
| Attacco punta cono Point cone Join |
iso / iso | 40 |
| Velocità di rotazione del mandrino portautensile Rotation speed of the tool-hoder spindle |
giri al minuto r.p.m. |
10.000 |
| Refrigerazione utensili Tool cooling |
interna ed esterna intenal and external |
|
| Fabbisogno acqua Water requirement |
Litri / minuto Litres / minutes |
50 |
| Pressione aria compressa Compresser air pressure |
Atm / Bar | 8/10 |
| Peso totale approssimativo della macchina approximate total machine weight |
Kg / Kg | 5.500 |
| Potenza totale installata Installation total power |
Kw / Kw | 18 |
| Contenitore / Container | 1 da 20' O. Top. |
| ACCESSORI A RICHISTA Optional extras: N.06 ventose per fissaggio materiale.-Programma software cad-cam.-Digitalizzazione laser distanza verticale 200 mm. Palpatura meccanica con reneschow.-Elettromandrino HP. 15 iso 50.-Cambio utensile automatico con stazione di 10 utensili. Rinvio angolare per fissaggio utensile disco diametro 500.
ATTACHMENTS ON REQUEST 6 suction cups for fixing material.- Cad-Cam software program.- Laser digitalosation, vertical distance 200 mm.- Mechanical trancer point with reneschow.- Electrically-operated mandrel, HP. 15 iso 50.- Automatic tool changer with positions for 10 tools. Angular transmission for fixing tools, 500 diameter disc. La Nuova Omec si riserva il diritto di apportare modifiche e migliorie alle proprie macchine anche durante l'esecuzione del contratto. I dati forniti sono pertanto da ritenersi indicativi.
Nuova Omec reserves the right to improve the machine specifications also during the execution of the contract. That means that stated technical data are to be considered indicative. |
